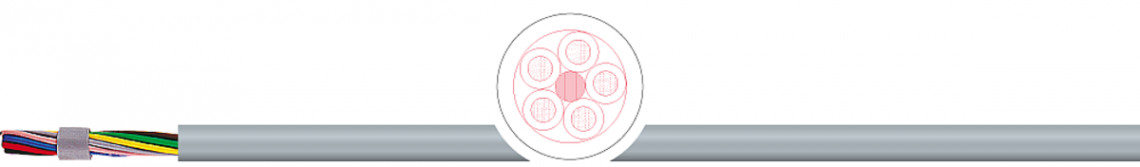

Кабель ELITRONIC® LIYY
для cтационарной прокладки и гибкого применения
02.01.01
Применение
Кабель используется в качестве контрольного, сигнального и соединительного для передачи аналоговых и цифровых сигналов в измерительной технике, технике управления и компьютерных системах. Предназначается для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, но не для прокладки в землю. Применяется на открытом воздухе с УФ-защитой.
Особенности
- Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
- LABS-свободен/ отсутствие кремнийорганической резины (при производстве).
Конструкция и технические характеристики
| проводник | медный многопроволочный |
| способ скрутки | послойный повив жил с оптимальными шагами скрутки |
| структура проводника | согл. IEC 60228 кл.5, исключение: 0,34 мм?, многопроволочный (7 x 0,25 мм) |
| изоляция | ПВХ |
| свойства изоляции | самозатухающая, не распространяет горение, согл. IEC 60332-1 |
| наружная оболочка | ПВХ |
| маркировка жил | в соответ. DIN 47100 разные цвета |
| мин. радиус изгиба подвиж. | до12 мм ? 10 x d, до 20 мм ? 15 x d, > 20 мм ? 20 x d |
| мин. радиус изгиба стацион. | до12 мм ? 5 x d, до 20 мм ? 7,5 x d, > 20 мм ? 10 x d |
| раб. температура подвиж. | - 5 °C / +70 |
| раб. температура стацион. | -30 °C / +80 °C |
| Сертификация | EAC |
| стандарт | в соотв DIN VDE 0812 |
Электрические характеристики
| ёмкость | ок. 120 нФ/км |
| допустимые токовые нагрузки | согл. DIN VDE, см. таблицу техн. указаний. |
| испытательное напряжение | при 0,14 мм? жила/жила: 1,2 кВ, > 0,14 мм?: жила/жила: 1,5 кВ |
| номинальное напряжение | Uo/U: 250 В, максимальное напряжение при 0,14 мм? 350 В, > 0,14 мм? 500 В |
| сопротивление изоляции | мин. 20 M? x км |
| сопротивление проводника | согл. IEC 60228 кл.5 |
Примечания
- Соответствует директиве RoHS.
- Соответствует директиве 2014/35/EU (Директива о низковольтном оборудовании EC).
- Возможна поставка кабеля определенного цвета и размера по запросу.
Артикулы для заказа кабеля
| Партномер | Тип кабеля | Конструкция | Информация | Вес кабеля | Вес меди | Диаметр | Заказ кабеля |
|---|---|---|---|---|---|---|---|
| 500110 | ELITRONIC LIYY | 10X0,14 | DIN47100, GRAU RAL 7001 | 38 | 13,4 | 5,2 | |
| 500114 | ELITRONIC LIYY | 10X0,25 | DIN47100, GRAU RAL 7001 | 57 | 24 | 6,4 | |
| 500115 | ELITRONIC LIYY | 10X0,34 | DIN47100, GRAU RAL 7001 | 74 | 32,6 | 7,3 | |
| 500116 | ELITRONIC LIYY | 12X0,25 | DIN47100, GRAU RAL 7001 | 62 | 28,8 | 6,7 | |
| 500117 | ELITRONIC LIYY | 12X0,14 | DIN47100, GRAU RAL 7001 | 44 | 16,1 | 5,6 | |
| 500122 | ELITRONIC LIYY | 12X0,34 | DIN47100, GRAU RAL 7001 | 84 | 39,2 | 7,6 | |
| 500123 | ELITRONIC LIYY | 14X0,14 | DIN47100, GRAU RAL 7001 | 48 | 18,8 | 5,8 | |
| 500124 | ELITRONIC LIYY | 14X0,25 | DIN47100, GRAU RAL 7001 | 73 | 33,6 | 7,2 | |
| 500130 | ELITRONIC LIYY | 16X0,14 | DIN47100, GRAU RAL 7001 | 54 | 21,5 | 6,1 | |
| 500132 | ELITRONIC LIYY | 16X0,25 | DIN47100, GRAU RAL 7001 | 82 | 38,4 | 7,5 | |
| 500134 | ELITRONIC LIYY | 16X0,34 | DIN47100, GRAU RAL 7001 | 119 | 52,2 | 8,5 | |
| 500135 | ELITRONIC LIYY | 18X0,25 | DIN47100, GRAU RAL 7001 | 91 | 43,2 | 7,9 | |
| 500141 | ELITRONIC LIYY | 21X0,14 | DIN47100, GRAU RAL 7001 | 74 | 28,2 | 7,0 | |
| 500143 | ELITRONIC LIYY | 21X0,25 | DIN47100, GRAU RAL 7001 | 106 | 50,4 | 8,9 | |
| 500144 | ELITRONIC LIYY | 21X0,34 | DIN47100, GRAU RAL 7001 | 164 | 68,6 | 10,0 | |
| 500145 | ELITRONIC LIYY | 24X0,14 | DIN47100, GRAU RAL 7001 | 75 | 32,2 | 7,3 | |
| 500146 | ELITRONIC LIYY | 24X0,25 | DIN47100, GRAU RAL 7001 | 122 | 57,6 | 9,6 | |
| 500147 | ELITRONIC LIYY | 24X0,34 | DIN47100, GRAU RAL 7001 | 171 | 78,3 | 11,0 | |
| 500149 | ELITRONIC LIYY | 25X0,25 | DIN47100, GRAU RAL 7001 | 136 | 60 | 9,8 | |
| 500150 | ELITRONIC LIYY | 25X0,34 | DIN47100, GRAU RAL 7001 | 178 | 81,6 | 11,2 | |
| 500158 | ELITRONIC LIYY | 2X0,14 | DIN47100, GRAU RAL 7001 | 12 | 2,7 | 3,1 | |
| 500163 | ELITRONIC LIYY | 2X0,25 | DIN47100, GRAU RAL 7001 | 17 | 4,8 | 3,8 | |
| 500170 | ELITRONIC LIYY | 2X0,34 | DIN47100, GRAU RAL 7001 | 22 | 6,5 | 4,2 | |
| 500180 | ELITRONIC LIYY | 32X0,34 | DIN47100, GRAU RAL 7001 | 218 | 104 | 12,1 | |
| 500184 | ELITRONIC LIYY | 36X0,25 | DIN47100, GRAU RAL 7001 | 181 | 86,4 | 11,1 | |
| 500186 | ELITRONIC LIYY | 3X0,14 | DIN47100, GRAU RAL 7001 | 13 | 4 | 3,2 | |
| 500191 | ELITRONIC LIYY | 3X0,25 | DIN47100, GRAU RAL 7001 | 20 | 7,2 | 3,9 | |
| 500194 | ELITRONIC LIYY | 3X0,34 | DIN47100, GRAU RAL 7001 | 26 | 9,8 | 4,4 | |
| 500196 | ELITRONIC LIYY | 40X0,14 | DIN47100, GRAU RAL 7001 | 129 | 53,8 | 9,3 | |
| 500198 | ELITRONIC LIYY | 40X0,25 | DIN47100, GRAU RAL 7001 | 198 | 96 | 11,7 | |
| 500200 | ELITRONIC LIYY | 40X0,34 | DIN47100, GRAU RAL 7001 | 316 | 131 | 13,5 | |
| 500202 | ELITRONIC LIYY | 4X0,14 | DIN47100, GRAU RAL 7001 | 16 | 5,4 | 3,5 | |
| 500216 | ELITRONIC LIYY | 4X0,25 | DIN47100, GRAU RAL 7001 | 25 | 9,6 | 4,3 | |
| 500218 | ELITRONIC LIYY | 4X0,34 | DIN47100, GRAU RAL 7001 | 34 | 13,1 | 4,8 | |
| 500226 | ELITRONIC LIYY | 5X0,14 | DIN47100, GRAU RAL 7001 | 21 | 6,7 | 3,9 | |
| 500231 | ELITRONIC LIYY | 5X0,34 | DIN47100, GRAU RAL 7001 | 41 | 16,3 | 5,5 | |
| 500232 | ELITRONIC LIYY | 5X0,25 | DIN47100, GRAU RAL 7001 | 32 | 12 | 4,7 | |
| 500238 | ELITRONIC LIYY | 6X0,34 | DIN47100, GRAU RAL 7001 | 48 | 19,6 | 5,7 | |
| 500239 | ELITRONIC LIYY | 6X0,14 | DIN47100, GRAU RAL 7001 | 25 | 8,1 | 4,2 | |
| 500240 | ELITRONIC LIYY | 6X0,25 | DIN47100, GRAU RAL 7001 | 37 | 14,4 | 5,0 | |
| 500241 | ELITRONIC LIYY | 7X0,14 | DIN47100, GRAU RAL 7001 | 28 | 9,4 | 4,3 | |
| 500245 | ELITRONIC LIYY | 7X0,25 | DIN47100, GRAU RAL 7001 | 40 | 16,8 | 5,1 | |
| 500246 | ELITRONIC LIYY | 8X0,14 | DIN47100, GRAU RAL 7001 | 30 | 10,8 | 4,6 | |
| 500247 | ELITRONIC LIYY | 7X0,34 | DIN47100, GRAU RAL 7001 | 53 | 22,9 | 5,9 | |
| 500248 | ELITRONIC LIYY | 8X0,25 | DIN47100, GRAU RAL 7001 | 47 | 19,2 | 5,7 | |
| 500251 | ELITRONIC LIYY | 8X0,34 | DIN47100, GRAU RAL 7001 | 61 | 26,1 | 6,5 | |
| 500875 | ELITRONIC LIYY | 10X0,5 | DIN47100, GRAU RAL 7001 | 94 | 48 | 7,9 | |
| 500882 | ELITRONIC LIYY | 10X0,75 | DIN47100, GRAU RAL 7001 | 140 | 72 | 9,4 | |
| 500885 | ELITRONIC LIYY | 12X0,5 | DIN47100, GRAU RAL 7001 | 109 | 57,6 | 8,4 | |
| 500891 | ELITRONIC LIYY | 16X0,5 | DIN47100, GRAU RAL 7001 | 155 | 76,8 | 9,9 | |
| 500905 | ELITRONIC LIYY | 25X0,5 | DIN47100, GRAU RAL 7001 | 248 | 120 | 13,3 | |
| 500908 | ELITRONIC LIYY | 2X0,75 | DIN47100, GRAU RAL 7001 | 37 | 14,4 | 5,1 | |
| 500913 | ELITRONIC LIYY | 2X0,5 | DIN47100, GRAU RAL 7001 | 28 | 9,6 | 4,7 | |
| 500922 | ELITRONIC LIYY | 3X0,5 | DIN47100, GRAU RAL 7001 | 33 | 14,4 | 4,8 | |
| 500929 | ELITRONIC LIYY | 3X0,75 | DIN47100, GRAU RAL 7001 | 45 | 21,6 | 5,6 | |
| 500939 | ELITRONIC LIYY | 4X0,75 | DIN47100, GRAU RAL 7001 | 56 | 28,8 | 6,1 | |
| 500944 | ELITRONIC LIYY | 4X0,5 | DIN47100, GRAU RAL 7001 | 43 | 19,2 | 5,3 | |
| 500951 | ELITRONIC LIYY | 5X0,5 | DIN47100, GRAU RAL 7001 | 49 | 24 | 5,8 | |
| 500952 | ELITRONIC LIYY | 5X0,75 | DIN47100, GRAU RAL 7001 | 69 | 36 | 6,7 | |
| 500963 | ELITRONIC LIYY | 6X0,5 | DIN47100, GRAU RAL 7001 | 61 | 28,8 | 6,4 | |
| 500968 | ELITRONIC LIYY | 7X0,5 | DIN47100, GRAU RAL 7001 | 66 | 33,6 | 6,6 | |
| 500976 | ELITRONIC LIYY | 8X0,5 | DIN47100, GRAU RAL 7001 | 70 | 38,4 | 7,2 | |
| 500978 | ELITRONIC LIYY | 8X0,75 | DIN47100, GRAU RAL 7001 | 104 | 57,6 | 8,4 | |
| 501009 | ELITRONIC LIYY | 20X0,5 | DIN47100, GRAU RAL 7001 | 187 | 96 | 11,0 | |
| 501911 | ELITRONIC LIYY | 2X1 | DIN47100, GRAU RAL 7001 | 49 | 19,2 | 5,6 |
