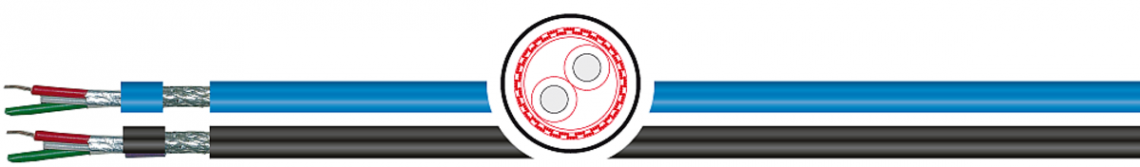

Кабель PROFIBUS PA 100 Ω UL/CSA
для cтационарной прокладки и ограниченного гибкого применения
03.10.01.03
Применение
как кабель для промышленных сетей систем PROFIBUS (Process Field Bus) PA (Process AutОмation) специально для использования в автоматизации
технологических процессов, а также во взрывоопасных зонах при подключении датчиков и приводов, для стационарной установки и ограниченных гибких применений.
Стандарт в соотв. с техническими требованиями Profibus: EN61158 & EN61784 (DIN19245 T3 & EN50170).
Особенности
- В значит. степени устойчивы к жирам, охлаждающей жидкости, смазывающим в-вам
- Маслостойкость согл. DIN EN 60811-2-1 (ПВХ только минерал.масла)
- Стойкость к ультрафиолетовым лучам: все версии PA TRAY (синий & черный) &,
версии в черной наружной оболочке - Экран обеспечивает оптимальную ЭМС совместимость
- PA TRAY соотв. нормам UL/CSA:
: 300 В, 75 °C, CMG/PLTC/SunRes/OilRes &,
cURus: 600 В, 60 °C
Конструкция и технические характеристики
| проводник | медный |
| способ скрутки | жилы BUS скручены в пару |
| структура проводника | 1,0 mm?: многопровол согл IEC 60228 кл. 5, AWG18: 1-монолитный |
| изоляция | вспененный полиэтилен PE/полипропилен PP |
| свойства изоляции | не распростр горение, согл IEC 60332-1-2 или. CMG: согл IEC60332-3-24(кат.C), FT 4 |
| наружная оболочка | ПВХ |
| общий экран | медная луженая оплетка, TRAY: алюмин.ламинир. полиэстерная фольга, металич. стороной наружу, покрытие 100%, поверх медная луж. оплетка |
| маркировка жил | зеленый, красный |
| маслостойкость | согл DIN EN 60811-2-1 (только минерал. масла) |
| мин. радиус изгиба подвиж. | 15 x d |
| мин. радиус изгиба стацион. | 7,5 x d |
| раб. температура подвиж. | -10°C / +70°C |
| раб. температура стацион. | -40°C / +80°C |
| Сертификация | EAC |
| нормы | PA TRAY: UL/CSA - cULus 300B, 75°C, CMG/PLTC/SunRes/OilRes & cURus 600B, 60°C |
Электрические характеристики
| ёмкость | ном.52 нФ/км |
| волновое сопротивление | 100 ? ± 20 ? |
| испытательное напряжение | 1,5 кВ |
| номинальное напряжение | 250 В (не для высокого напряжения) |
| сопротивление шлейфа | 39,0 ?/km - 1,0 мм?, макс. 36,4 ?/км - AWG 18/1 |
Примечания
-
< li>Соответствует директиве RoHS
< li>LABS-свободен/ отсутствие кремнийорганической резины (при производстве).
< li>Соответствует директиве 2014/35/EU (Директива о низковольтном оборудовании EC).
< li>FC-Tип /fast-connect- конструкция кабеля для быстрого соединения.
- PNO некоммерческая европейская ассоциация, обьединяющая пользов.PROFIBUS.
Артикулы для заказа кабеля
| Партномер | Тип кабеля | Конструкция | Информация | Вес кабеля | Вес меди | Диаметр | Заказ кабеля |
|---|---|---|---|---|---|---|---|
| 2003658 | PROFIBUS PA C-PVC Ex | 1X2X1 | BLAU RAL 5015 | 76 | 45 | 8,0 | |
| 2003659 | PROFIBUS PA C-PVC | 1X2X1 | SCHWARZ | 76 | 45 | 8,0 | |
| 2003660 | PROFIBUS PA TRAY FC C-PVC Ex UL/CSA | 1X2XAWG18/1 (1,05 mm) | BLAU RAL 5015, cULus CMG | 102 | 47 | 8,0 | |
| 2003661 | PROFIBUS PA TRAY FC C-PVC UL/CSA | 1X2XAWG18/1 (1,05 mm) | SCHWARZ, cULus CMG | 102 | 47 | 8,0 |
