Кабель SafetyBUS 100 - 120 Ω UL/CSA
для стационарной прокладки и гибкого применения

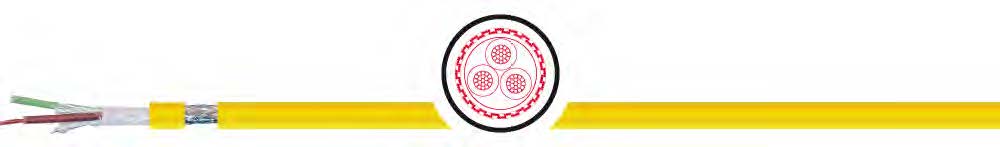

Tип: SafetyBUS FC C-PVC UL/CSA - cURus 3x0,75 (YE)
03.10.07.01
Применение
кабель для промышленной системы SafetyBUS для стационарной прокладки и гибкого применения в области автоматизации производства.
SafetyBUS - безопасная, открытая fieldbus система, которая оптимизирована для передачи данных, имеющих отношение к безопасности машин: сроки и последовательность содержание данных имеют здесь наивысший приоритет.
Особенности
- в значит. степени устойчивы к жирам, охлаждающей жидкости, смазывающим в-вам
- маслостойкость: согл. DIN EN 60811-2-1 (только минеральные масла)
- экран обеспечивает оптимальную ЭМС совместимость
- maкс длины кабельных линий bus сегмента при установленных скоростях передачи данных
50 кбит/с-макс.1,0км
125 кбит/с-макс.500м
250 кбит/с-макс.250м
0,5Mбит/с-макс.100м
Конструкция и технические характеристики
| проводник | медный многопроволочный |
| способ скрутки | послойный повив жил |
| структура проводника | 19-ти проволочный |
| изоляция | вспененный полиолефин |
| свойства изоляции | не распространяет горение соглIEC 60332-1-2, тест на воспламеняемость кабеля (UL 2556) |
| наружная оболочка | ПВХ |
| диаметр | 8,0 мм |
| маркировка жил | белый, коричневый, зеленый |
| мин. радиус изгиба подвиж. | 10 x d |
| мин. радиус изгиба стацион. | 8 x d |
| раб. температура подвиж. | -10 °C / +70 °C |
| раб. температура стацион. | -40 °C / +80 °C |
| экран | медная луженая оплетка |
| нормы | UL/CSA - cURus 300 В, 80 °C |
Электрические характеристики
| ёмкость | ном. 45 нФ/км |
| волновое сопротивление | 100 - 120 Ω |
| испытательное напряжение | 1,5 кВ |
| номинальное напряжение | 250 В (не для высокого напряжения) |
| сопротивление шлейфа | макс. 26,0 Ω / км |
Примечания
- Соответствует директиве RoHS
- LABS-/без использования силикона (при производстве)
- FC-Tип /fast-connect/- конструкция кабеля для быстрого соединения
- Cоответствует директиве 2014/35/EU CE ("Директива по низкому напряжению" ЕС)
Артикулы для заказа кабеля
| Партномер | Тип кабеля | Конструкция | Информация | Вес кабеля | Вес меди | Диаметр | Заказ кабеля |
|---|---|---|---|---|---|---|---|
| 2003717 | SafetyBUS FC-C-PVC UL/CSA | 3X0,75 | GELB, cURus AWM | 87 | 50 | 8,0 |
