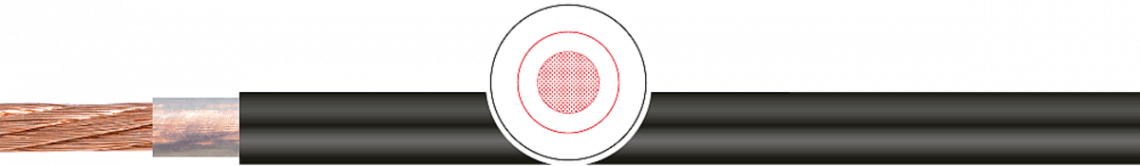

Кабель KAWEFLEX® Allround 7510 SK-TPE UL/CSA
для особо высоких требований, особо гибкие - для применения в буксируемых цепях,
05.10.05
Применение
Одножильный гибкий кабель для особо высоких требований; в буксируемых цепях и подвижных механизмах, а так же в крановых и подъемно-конвейерных системах. Для прокладки в сухих и влажных помещениях и наружной прокладки.
Особенности
- Соответствует нормам DESINA.
- Соответствует нормам UL/CSA.
- Не распространяет горение, износостойкий, устойчив к микробам и гидролизу.
- Устойчив к воздействию жиров, охлаждающей жидкости и смазывающих материалов.
- Маслостойкий согласно DIN EN 60811-404.
- Не содержит силикона.
- Устойчив к УФ-излучению.
Конструкция и технические характеристики
| проводник | медный многопроволочный скрутка пучками |
| структура проводника | согл. DIN VDE 0295 кл. 6 соотв. IEC 60228 кл. 6 |
| изоляция | TPE |
| свойства изоляции | согл. IEC 60332-1, тест FT1 |
| наружная оболочка | TPE |
| длина пути | перемещение/ скольжение макс. 400 м |
| количество изгибов | > 5 Млн. - 10 Млн. |
| маркировка жил | натуральный |
| мин. радиус изгиба подвиж. | 7,5 x d |
| мин. радиус изгиба стацион. | 4 x d |
| раб. температура подвиж. | -40 °C / +90 °C |
| раб. температура стацион. | -50 °C / +90 °C |
| Сертификация | EAC |
| скорость | перемещения:макс. 10 м/с,при скольжении: макс. 6 м/с |
| ускорение | макс. 100 м/с? |
| нормы | UL/CSA - cURus 80 °C, 1.000 В |
Электрические характеристики
| испытательное напряжение | 4.000 В |
| номинальное напряжение | 600/1000 В |
Примечания
- Соответствует директиве по RoHS.
- Соответствует директиве 2014/35/EU (Директива о низковольтном оборудовании EC)
Артикулы для заказа кабеля
| Партномер | Тип кабеля | Конструкция | Информация | Вес кабеля | Вес меди | Диаметр | Заказ кабеля |
|---|---|---|---|---|---|---|---|
| 1706202 | KAWEFLEX 7510 SK-TPE UL/CSA | 1X4 (AWG12) | NATUR, SCHWARZ, ALLROUND | 64 | 40 | 6,1 | |
| 1706203 | KAWEFLEX 7510 SK-TPE UL/CSA | 1X6 (AWG10) | NATUR, SCHWARZ, ALLROUND | 96 | 60 | 7,0 | |
| 1706204 | KAWEFLEX 7510 SK-TPE UL/CSA | 1X10 (AWG8) | NATUR, SCHWARZ, ALLROUND | 142 | 100 | 8,0 | |
| 1706205 | KAWEFLEX 7510 SK-TPE UL/CSA | 1X16 (AWG6) | NATUR, SCHWARZ, ALLROUND | 211 | 160 | 9,5 | |
| 1706206 | KAWEFLEX 7510 SK-TPE UL/CSA | 1X25 (AWG4) | NATUR, SCHWARZ, ALLROUND | 323 | 250 | 11,5 | |
| 1706207 | KAWEFLEX 7510 SK-TPE UL/CSA | 1X35 (AWG2) | NATUR, SCHWARZ, ALLROUND | 428 | 350 | 12,5 | |
| 1706208 | KAWEFLEX 7510 SK-TPE UL/CSA | 1X50 (AWG1) | NATUR, SCHWARZ, ALLROUND | 598 | 500 | 14,5 | |
| 1706209 | KAWEFLEX 7510 SK-TPE UL/CSA | 1X70 (AWG2/0) | NATUR, SCHWARZ, ALLROUND | 801 | 700 | 16,5 | |
| 1706210 | KAWEFLEX 7510 SK-TPE UL/CSA | 1X95 (AWG3/0) | NATUR, SCHWARZ, ALLROUND | 1061 | 950 | 19,0 | |
| 1706211 | KAWEFLEX 7510 SK-TPE UL/CSA | 1X120 (AWG4/0) | NATUR, SCHWARZ, ALLROUND | 1280 | 1200 | 21,5 | |
| 1706212 | KAWEFLEX 7510 SK-TPE UL/CSA | 1X150 (250MCM) | NATUR, SCHWARZ, ALLROUND | 1605 | 1500 | 23,0 |
