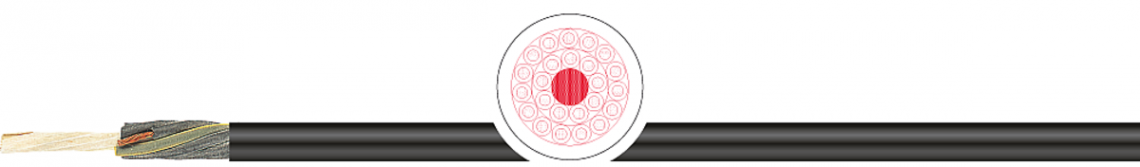

Кабель YMHY-KT
06.07.01
Применение
Силовой контрольный кабель для лифтов и конвейерных систем, подъемников, панелей кнопочного управления, механизмов передачи данных. Предназначается для прокладки в сухих, влажных и сырых помещениях, а так же для наружной прокладки.
Особенности
- Центральный трос обладает высокой прочностью на разрыв.
- LBS-свободен/Отсутствие кремнийорганической резины (при производстве).
Конструкция и технические характеристики
| проводник | медный многопроволочный |
| способ скрутки | послойный повив жил |
| структура проводника | согл. DIN VDE 0295 кл. 6 и IEC 60228 кл. 6 |
| изоляция | ПВХ |
| свойства изоляции | самозатухающая, не распространяет горение согласно IEC 60332-1 |
| наружная оболочка | ПВХ |
| маркировка жил | согл. VDE 0293-308 до 5 жил: цветная маркировка, более 6 жил: черные жилы с белой цифровой маркировкой, с или без зел-желтой жилы |
| маркировка кабеля | да |
| мин. радиус изгиба подвиж. | 20 х d |
| мин. радиус изгиба стацион. | 12,5 х d |
| раб. температура подвиж. | -30 °C / +60 °C |
| раб. температура стацион. | -40 °C / +60 °C |
| Сертификация | EAC |
| температура на проводнике | +70 °C |
| стандарт | согл. DIN VDE 0250 |
Электрические характеристики
| допустимые токовые нагрузки | согл. DIN VDE, см. таблицу техн. указаний. |
| испытательное напряжение | 2,5 кВ |
| номинальное напряжение | Uo/U: 300/500 В |
Примечания
- Соответствует директиве RoHS.
- Соответствует директиве 2014/35/EU (Директива о низковольтном оборудовании EC)
- Необходимо соблюдать иструкцию по монтажу.
- Возможна поставка экранированного кабеля: YMHYCY-KT (EМV/EMC).
- Возможна поставка кабеля определенного цвета и размера по запросу.
Артикулы для заказа кабеля
| Партномер | Тип кабеля | Конструкция | Информация | Вес кабеля | Вес меди | Диаметр | Заказ кабеля |
|---|---|---|---|---|---|---|---|
| 3000176 | YMHY-KT-OZ | 7X1,5 | KUNSTST-STEUERLTG. M. TRAGORGAN | 212 | 101 | 12,4 - 12,8 | |
| 3000177 | YMHY-KT-OZ | 8X1,5 | KUNSTST-STEUERLTG. M. TRAGORGAN | 252 | 115,2 | 13,5 - 13,9 | |
| 3000179 | YMHY-KT-OZ | 12X1,5 | KUNSTST-STEUERLTG. M. TRAGORGAN | 401 | 173 | 17,6 - 18,1 | |
| 3000181 | YMHY-KT-JZ | 18G1,5 | KUNSTST-STEUERLTG. M. TRAGORGAN | 480 | 259 | 18,2 - 18,7 | |
| 3000182 | YMHY-KT-OZ | 18X1,5 | KUNSTST-STEUERLTG. M. TRAGORGAN | 480 | 259 | 18,2 - 18,7 |
