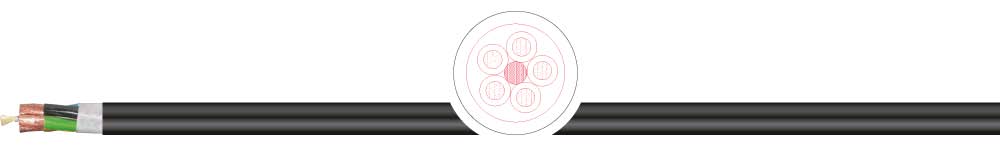

Кабель FESTOONTEC® PUR-HF

06.12.01.01

Скачать даташит на кабель FESTOONTEC® PUR-HF

Применение

Используется в качестве силового контрольного кабеля, для особо высоких механических требований, где кабель подвергается при эксплуатации сильным прогибам, для подключения передвижных механизмов, в кабельных тележках, буксируемых цепях, в станочных системах. Применяется для прокладки в сухих и мокрых, помещениях и под открытым небом.

Особенности

LBS-свободен/Отсутствие кремнийорганической резины (при производстве).
Не содержит галогенов.
Возможна поставка варианта для постоянного использования в воде (не питьевой) на глубине до 50м.

Конструкция и технические характеристики

проводник	медный многопроволочный
способ скрутки	послойный повив жил вокруг центр. элемента
структура проводника	согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5.
изоляция	на базе полиэстера
свойства изоляции	самозатухающая, не распространяет горение, согл IEC 60332-1
наружная оболочка	полиуретан безгалогенный
маркировка жил	согл. VDE 0293-308 до 5 жил: цветная маркировка, более 6 жил: черные жилы с белыми цифрами, с желто-зеленой жилой.
маслостойкость	согл. EN 60811-2-1
мин. радиус изгиба подвиж.	7,5 x d
мин. радиус изгиба стацион.	6 x d
нагрузка на растяжение	макс. 15H/мм2
маркировка оболочки элем.	да
раб. температура подвиж.	-40 °C / +90 °C
раб. температура стацион.	-50 °C / +90 °C
скорость	Не более 240 м/мин для кабельной тележки./ в режиме барабана макс. 60 м/мин;
температура на проводнике	+90 °C
стандарт	аналогичен DIN VDE 0250

Электрические характеристики

допустимые токовые нагрузки	согл. DIN VDE, см. табл. технических указаний
испытательное напряжение	2,5 кВ
номинальное напряжение	Uo/U: 0,6/1 кВ

Примечания

Соответствует директиве RoHS.
Соответствует директиве 2014/35/EU CE ("О низковольтном оборудовании" EC)
Специальные конструкции, другие размеры, сечения, цвета оболочки доступны по запросу.

Артикулы для заказа кабеля

Партномер	Тип кабеля	Конструкция	Вес кабеля	Вес меди	Диаметр
3004501	FESTOONTEC PUR-HF -O	1 X 16	170	154	8,5-9,5
3004502	FESTOONTEC PUR-HF -O	1 X 25	270	240	9,9-11,1
3004503	FESTOONTEC PUR-HF -O	1 X 35	380	336	11,7-12,9
3004504	FESTOONTEC PUR-HF -O	1 X 50	530	480	13,9-15,1
3004505	FESTOONTEC PUR-HF -O	1 X 70	740	672	16,2-17,4
3004506	FESTOONTEC PUR-HF -O	1 X 95	940	912	17,9-19,1
3004507	FESTOONTEC PUR-HF -O	1 X 120	1.200,0	1.152,0	20,2-21,5
3004508	FESTOONTEC PUR-HF -O	1 X 150	1.490,0	1.440,0	21,8-23,2
3004509	FESTOONTEC PUR-HF -O	1 X 185	1.830,0	1.776,0	24,3-25,7
3004510	FESTOONTEC PUR-HF -O	1 X 240	2.310,0	2.304,0	27,7-29,3
3004512	FESTOONTEC PUR-HF -J	3 X 1,5	115	43	6,5-7,5
3004513	FESTOONTEC PUR-HF -J	4 X 1,5	120	58	8,1-9,1
3004515	FESTOONTEC PUR-HF -J	7 X 1,5	220	101	9,0-10,0
3004516	FESTOONTEC PUR-HF -J	12 X 1,5	320	173	14,3-15,5
3004517	FESTOONTEC PUR-HF -J	18 X 1,5	380	259	14,5-15,7
3004518	FESTOONTEC PUR-HF -J	24 X 1,5	500	346	16,5-17,8
3004519	FESTOONTEC PUR-HF -J	30 X 1,5	680	432	19,6-21,0
3004520	FESTOONTEC PUR-HF -J	3 X 2,5	130	72	8,5-9,5
3004521	FESTOONTEC PUR-HF -J	4 X 2,5	160	96	9,2-10,2
3004522	FESTOONTEC PUR-HF -J	5 X 2,5	180	120	9,8-11,0
3004523	FESTOONTEC PUR-HF -J	7 X 2,5	250	168	11,5-12,7
3004524	FESTOONTEC PUR-HF -J	12 X 2,5	470	288	16,5-17,7
3004525	FESTOONTEC PUR-HF -J	18 X 2,5	580	432	16,7-17,9
3004526	FESTOONTEC PUR-HF -J	24 X 2,5	770	576	19,2-20,4
3004527	FESTOONTEC PUR-HF -J	30 X 2,5	1.080,0	720	24,9-26,5
3004528	FESTOONTEC PUR-HF -J	4 X 4	230	154	10,3-11,5
3004529	FESTOONTEC PUR-HF -J	5 X 4	290	192	11,6-12,7
3004530	FESTOONTEC PUR-HF -J	4 X 6	320	230	12,1-13,2
3004531	FESTOONTEC PUR-HF -J	5 X 6	420	288	14,0-15,2
3004532	FESTOONTEC PUR-HF -J	4 X 10	520	384	15,0-16,2
3004533	FESTOONTEC PUR-HF -J	5 X 10	630	480	16,2-17,5
3004534	FESTOONTEC PUR-HF -J	4 X 16	750	614	17,7-18,9
3004535	FESTOONTEC PUR-HF -J	5 X 16	930	768	19,4-20,6
3004536	FESTOONTEC PUR-HF -J	4 X 25	1.160,0	960	21,1-22,5
3004537	FESTOONTEC PUR-HF -J	5 X 25	1.380,0	1.200,0	24,5-25,9
3004538	FESTOONTEC PUR-HF -J	4 X 35	1.660,0	1.344,0	25,8-27,4
3004539	FESTOONTEC PUR-HF -J	4 X 50	2.400,0	1.920,0	31,0-33,0
